PRODUCTS
产品中心
专注真空排水设备研发与生产，提供全套解决方案
我们提供从负压中心站、真空井到各类排水阀的完整产品线，所有设备均采用无电自控技术， 无需外部电源即可实现自动排水。产品广泛应用于农村污水收集、地下空间排水、轨道交通等场景， 具有造价低、维护简单、运行可靠的特点。

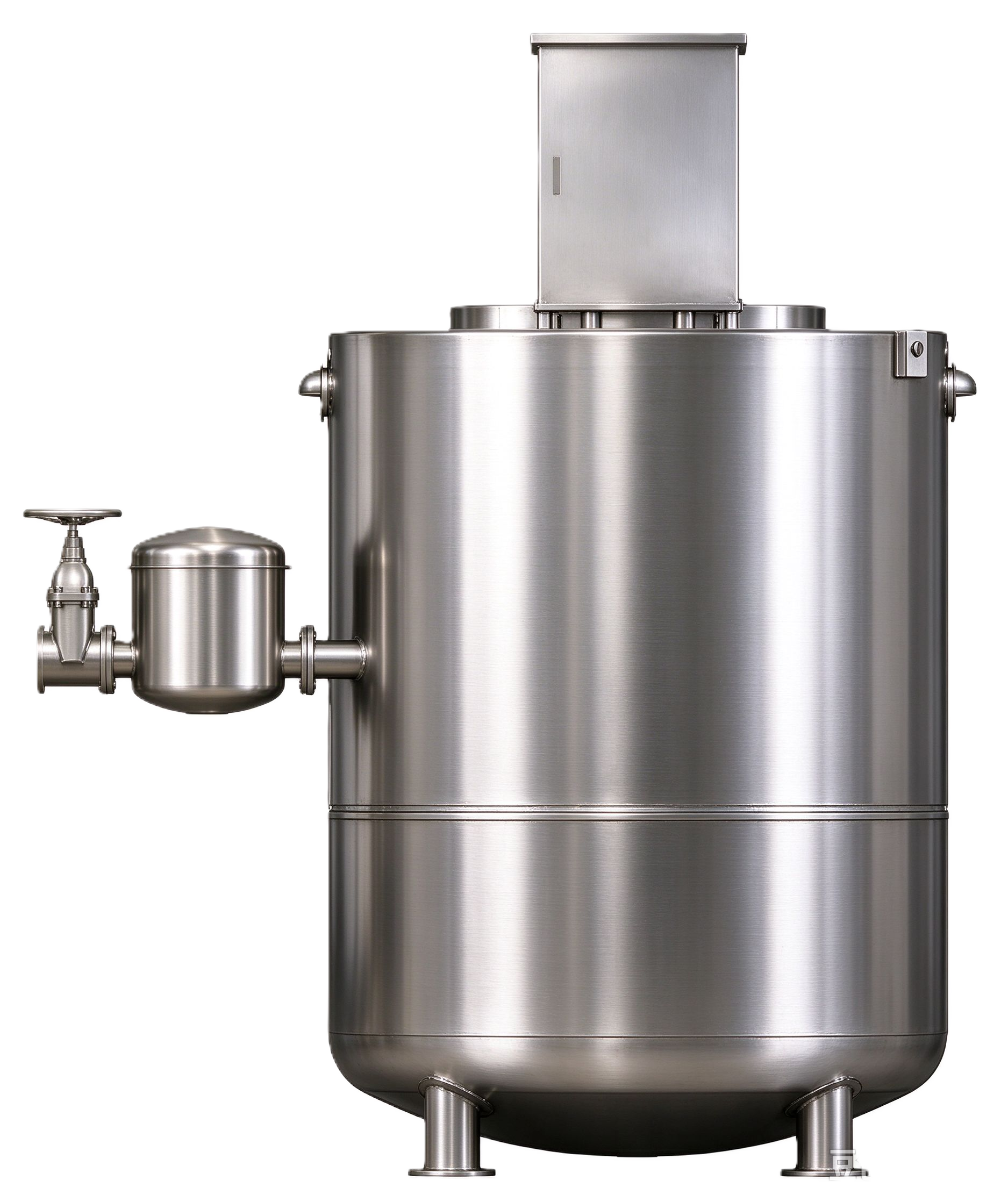

负压中心站
系统负压源，半地埋安装，多机热备、自动持压启停，服务半径可达 3 公里。

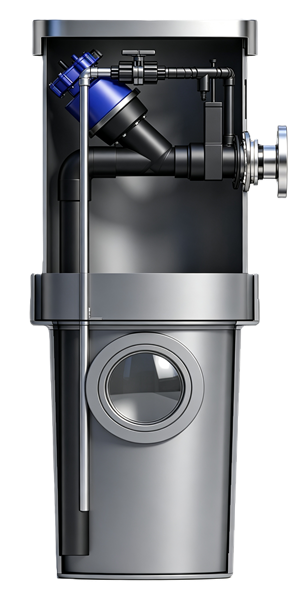

埋地型 HDPE 真空井
无电自控，造价低、无耗材，不漏水，农村 / 小区埋地改造优先选用。

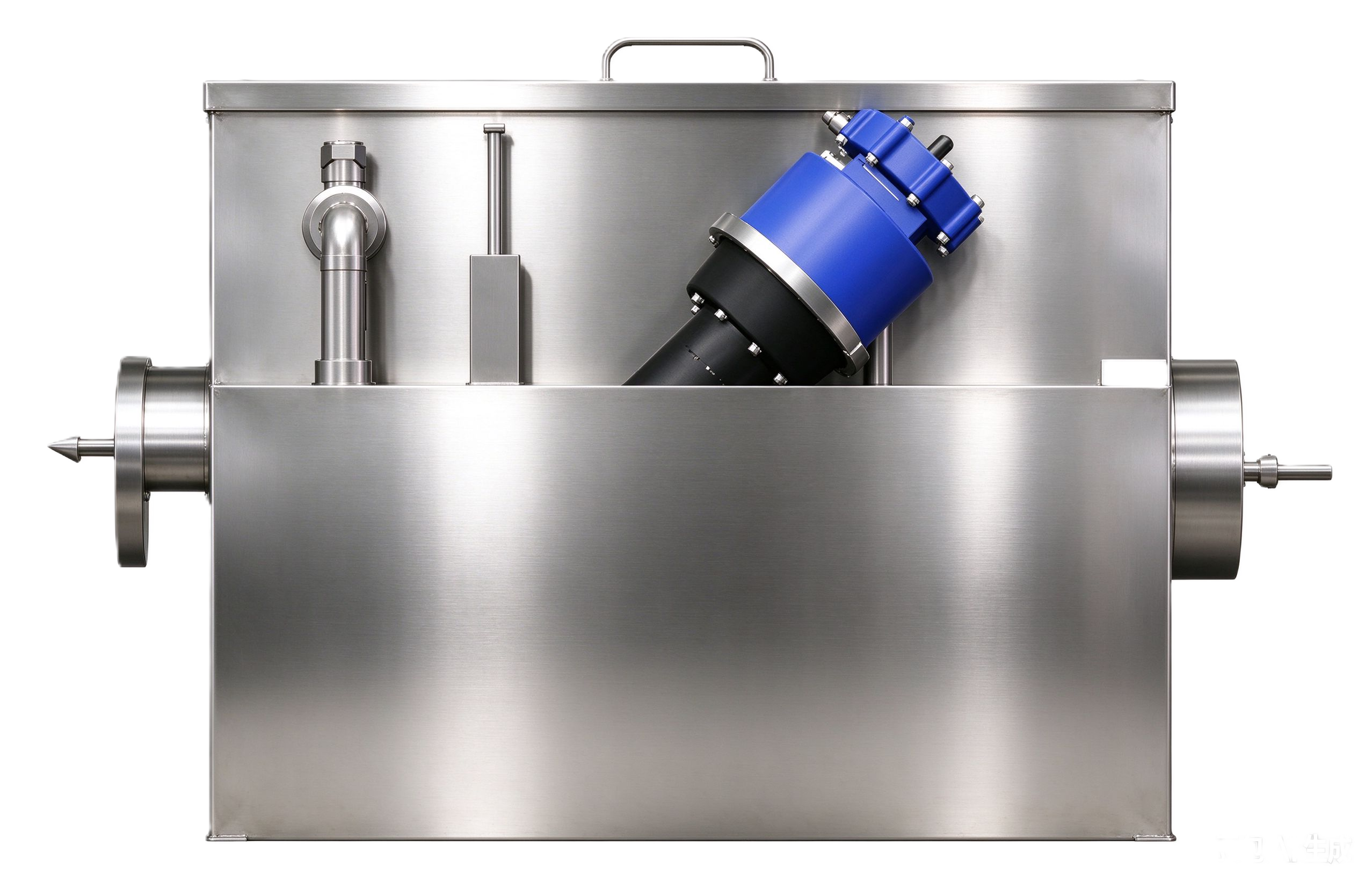

明装型真空井井
明装不锈钢排水箱，无电自控，安装维护方便，适用于沿河、地下空间等场景。

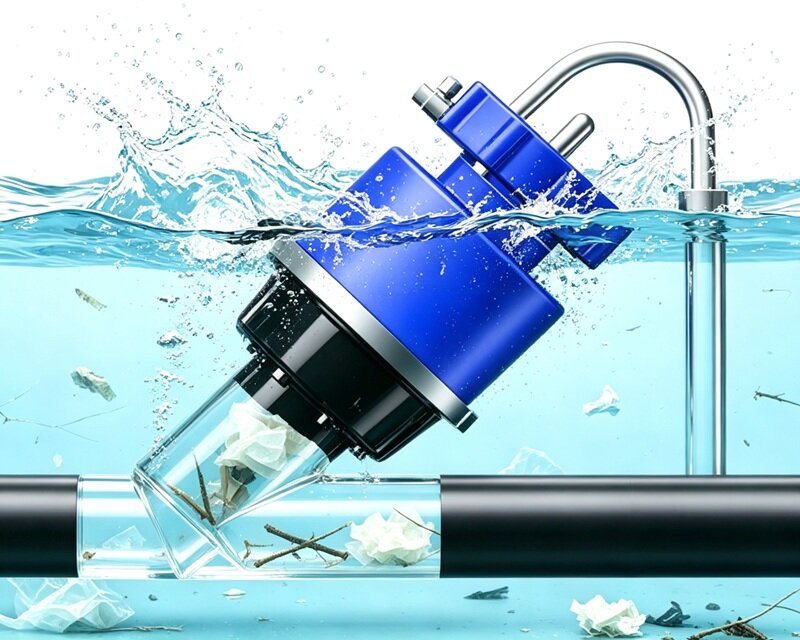

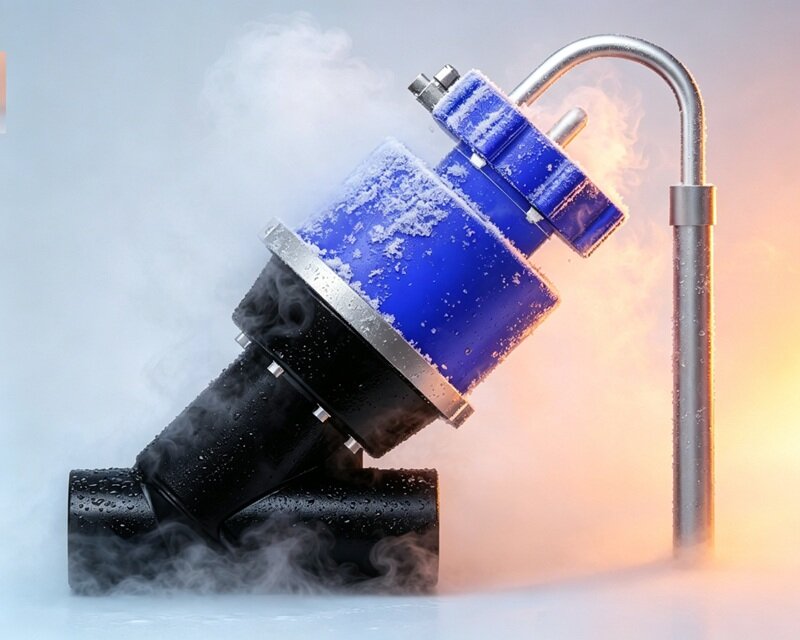

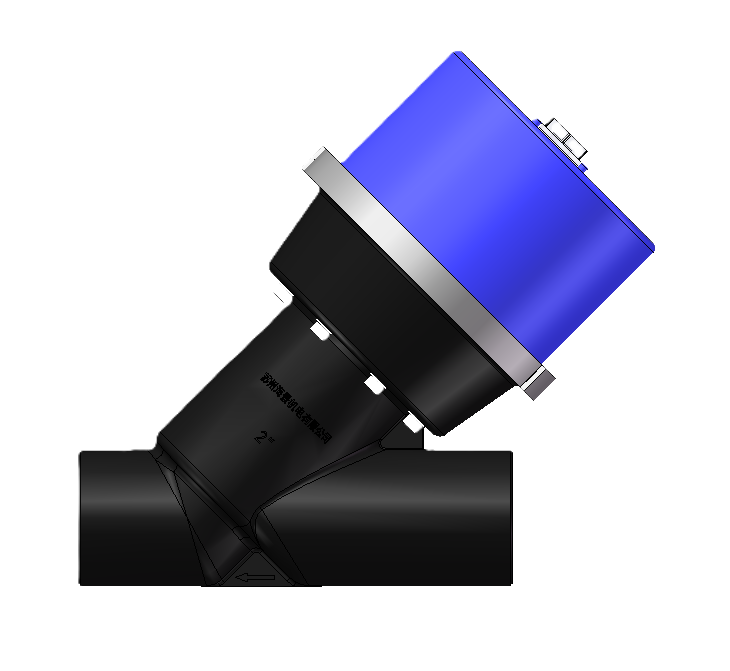

无电真空排水阀
大通径、不卡杂物、不惧淹水、开启压力小，快速拆装。
压力型真空先导阀
微压触发启闭，手自一体，搭配真空排水阀使用，先排水后进气。

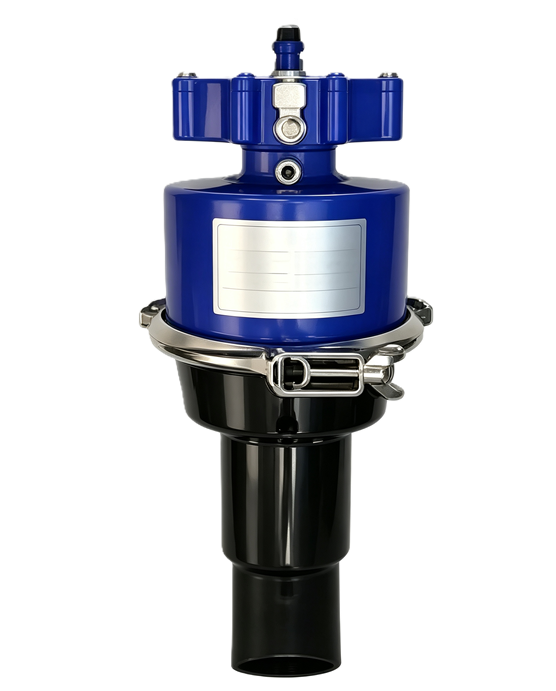

无电真空排水一体阀
无电负压排水阀一体阀，无电自控，不惧淹水，不惧杂物，仅 1.5 kPa 触发，自动无电启闭，快开慢关（可调速），适用于无电真空排水的场合。

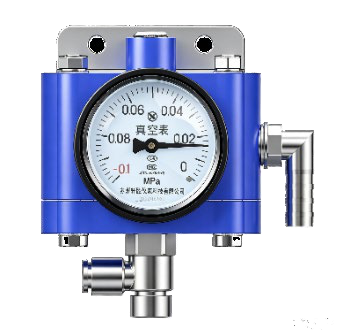

无电疏水阀
低压管道自动疏水，排出水塞、保障真空传导，管道均压，启闭压力可调。

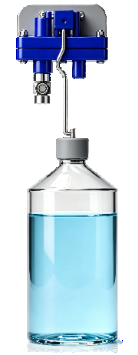

浮力型真空先导阀
浮力触发，开启液位低，成本低，手自一体控制，搭配真空排水阀使用，先排水后进气。
产品核心优势
- •无电自控：无需外部电源，利用真空压差自动启闭，降低运行成本
- •不惧杂物：大通径设计（De50/63/80），不易堵塞，适应复杂污水环境
- •快速拆装：模块化设计，安装维护便捷，减少施工周期

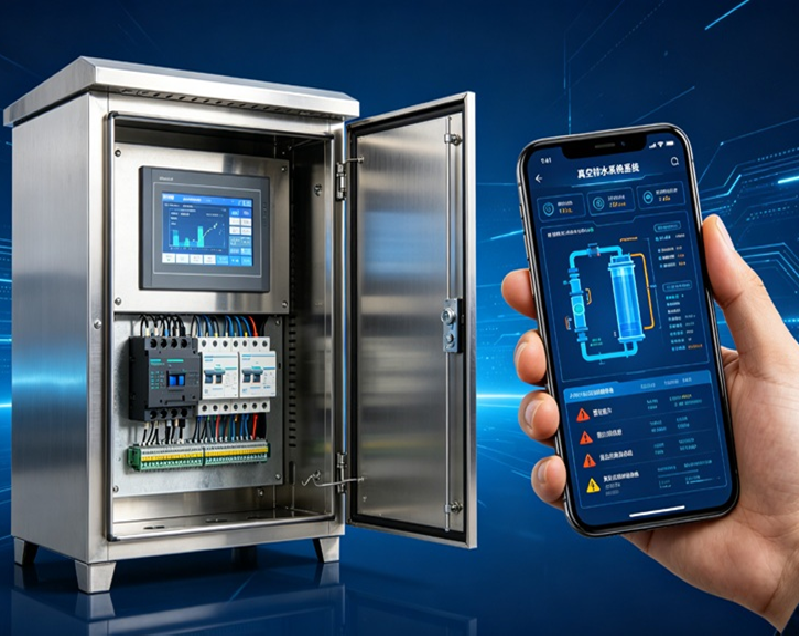

- •物联网监控：支持远程监测与运维，实时掌握系统运行状态
技术参考
- • 真空排水系统技术原理详见《真空排水技术规程》
- • 产品型号与参数以实际产品说明书为准
- • 系统设计需根据具体工况进行专业计算
APPLICATIONS
应用场景
真空排水系统适用于多种复杂环境，尤其在传统重力排水难以实施的场景中展现独特优势。 无论是地势平坦的农村地区、空间受限的地下建筑，还是对环保要求严格的生态敏感区域， 都能提供可靠的排水解决方案。
为什么选择真空排水？
传统排水的局限
- -依赖重力，需要较大坡度（通常≥0.3%），地形受限
- -管道埋深大（通常 2-6 米），开挖成本高
- -易渗漏，可能污染地下水
真空排水的优势
- ✓负压输送（-30~-50 kPa），不受地形限制，可水平或向上输送
- ✓管道埋深浅（通常 0.8-1.5 米），减少开挖工程量
- ✓密闭系统，无渗漏风险，环保可靠
数据来源：以上数据参考《建筑给水排水设计标准》(GB 50015) 及真空排水系统工程实践
核心产品性能参数
以下数据来源于产品技术规格书，实际参数以产品说明书为准
| 产品型号 | 工作压力 | 排水量 | 适用场景 | 材质 |
|---|---|---|---|---|
| 负压中心站 30~500T/D | Max: -0.75 bar | 50~1000 户 | 集中式污水收集 | 玻璃钢/碳钢防腐 |
| HDPE 真空井 MVB-PE450 | -12~-80 kPa | 2~10 L/min | 农村/小区埋地 | 高强度 HDPE |
| 明装排水箱 MVB-M | -12~-80 kPa | 2~10 L/min | 沿河/地下空间 | SUS304 不锈钢 |
| 真空排水阀 MV-De50/63/80 | -12~-80 kPa | — | 末端排水 | 塑料+SUS304 |
| 疏水阀 VS-20 | 开启: -15~-25 kPa 关闭: -35~-42 kPa | — | 管道疏水 | 塑料+SUS304 |
注：工作压力范围为系统正常运行时的真空度范围；排水量为单户平均排水量参考值
CASE STUDIES
应用案例
真空排水系统已在多个实际工程中得到验证，以下案例展示了系统在不同场景下的应用效果

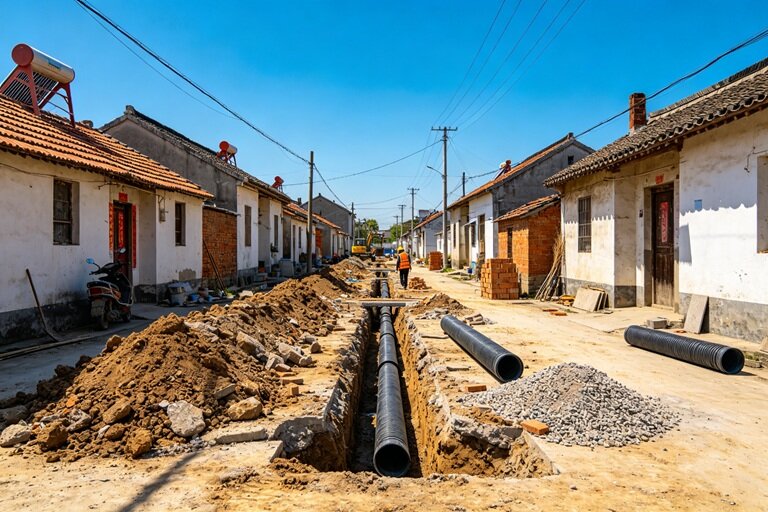

农村污水收集系统改造
- •项目规模：服务 200 户村民
- •技术方案：HDPE 真空井 + 负压中心站
- •实施效果：管道埋深仅 1.2 米，较传统方案减少开挖量 60%
- •运行状态：系统稳定运行 3 年，无堵塞记录
地下商业街排水系统
- •项目规模：建筑面积 15,000 m²
- •技术方案：明装排水箱 + 真空管道
- •实施效果：解决地下室排水难题，无需提升泵站
- •运行状态：系统稳定运行 2 年，维护成本低
地铁站点排水系统
- •项目规模：3 个地下站点
- •技术方案：真空排水阀 + 疏水阀组合
- •实施效果：实现密闭排水，避免地下水渗漏风险
- •运行状态：系统稳定运行 5 年，符合轨道交通标准
技术标准与参考资料
- 📄《排水真空收集系统应用技术规程》（T/ACEF 团体标准，征求意见稿）
发布机构：中华环保联合会 | ICS 13.020 | CCS A 01 - 📄《真空排水集成设备通用技术条件》（GB/T 43298—2023）
发布机构：国家市场监督管理总局、国家标准化管理委员会 | 2023-11-27 发布 | 2024-06-01 实施 - 📄《室外真空排水系统工程技术规程》— 系统原理、设计规范与施工要点
- 📄《无电真空排水阀技术手册》— 产品选型、安装指导与维护说明
- 📄《村镇真空排水系统应用技术规程》— 阐述设计、施工、调试验收、运行维护说明
如需获取完整技术文档，请联系我们的技术团队
